压型钢板_夹芯板屋面及墙体建筑构造（二）设计说明
根据 01J925-2
1. 设计依据
本图集根据下列标准和规范编制：
《屋面工程质量验收规范》GB50207-2002
《屋面工程技术规范》GB50345-2004
《压型金属板设计施工规程》YBJ216-88
《彩色涂层钢板与钢带〉〉GB/T12754 -91
《连续热锁锌钢板与钢带》GB/T2518 - 2004
《建筑用压型钢板》GB/T12755 -91
《金属面硬质聚氨酣夹芯板》JC/T868 - 2000
《金属面聚苯乙烯夹芯板》JC689 -1998
《金属面岩棉、矿渣棉夹芯板》JC/T869 -2000
《绝热用玻璃棉及其制品》GB/Tl 3350-2000
《绝热用模塑聚苯乙烯泡沫塑料》GB/Tl 0801-2002
《绝热用岩棉、矿渣棉及其制品》GB/Tll835-1998
《建筑物隔热用硬质聚氨酣泡沫塑料》QB/T3806-99
《隔热用聚苯乙烯泡沫塑料》QB/T3807-99
2．适用范围
2. 1 本图集适用于民用与工业建筑。
2. 2 本图集适用于抗震设防烈度< 8 度的地区。
2. 3 本图集屋面防水等级：
金属板屋面为II 级、III 级；
卷材防水屋面为I 级、II 级。
本图集屋面均为非上人屋面。
2. 4 本图集配合使用的钢结构体系屋面坡度：金属板屋面宜>5%；卷材防水屋面宜>3%；积雪厚度较大及腐蚀环境中屋面宜>8％。
2. 5 本图集选用的压型钢板主要板型连接方式为紧固件连接及咬边连接(180° 咬边及360° 直立缝锁边）。
本图集选用的夹芯板主要板型连接方式为紧固件连接，包括外露式连接和隐藏式连接两种。
2. 6 本图集在台风地区或高于50m 的建筑上应谨慎使用；
同时不建议采用180° 咬边连接型压型钢板。如需采用，必须采取适当的防风措施。如增加固定点，在屋脊、檐口、山墙转角、门窗、勒脚处围护系统外侧增设通长固定压条等。
对风荷载较大地区的敞开式建筑，其屋面板上下两面同时受有较大风压，应采取加强连接的构造措施。
3. 与本图集配合使用的图集
《轻型屋面梯形钢屋架》01SG515
《门式刚架轻型房屋钢结构》02SG518
《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1
4. 本图集使用说明
4. 1 本图集作为《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1 的延续，与01J925-1 可结合使用。
4. 2 关于压型钢板及夹芯板的基本定义与材料等相关技术要求说明可参见01J925-1 说明。
4. 3 本图集屋面构造系统主要包括两大类：
压型钢板复合保温屋面系统；
压型钢板复合保温卷材防水屋面系统。
4.3.1 压型钢板复合保温屋面系统构造特点：在施工现场，结构骨架安装完毕后，固定上下两层压型钢板，上层压型钢板与擦条或专用支架中间铺设保温材料，保温材料通常采用玻璃棉卷毡，玻璃棉卷毡在室内一侧设置隔汽层；保温材料上部根据实际需要设置防水透汽层。本系统有如下两种构造方式：
构造一：底层压型钢板固定在钢檩条的下表面，使室内看不到檩条；此种构造因檩条不外露，不易维修，宜采用镀锌檩条，以达到耐腐蚀的要求。
此构造的底层压型钢板，可根据具体使用要求，采用纸面石膏板、增强纤维水泥板(NAFC 板）、铝合金板等材料代替，上述材料应根据具体情况设置龙骨系统，并考虑荷重对屋面结构的影响。
构造二：底层压型钢板固定于钢檩条的上表皮，结构檩条外露，在底层压型钢板上加设附檩或专用支架，铺设保温层并固定上层压型钢板。此构造不适用于风荷载较大地区。
4.3.2 压型钢板复合保温卷材防水屋面系统：
构造特点：在施工现场，结构骨架安装宪毕后，固定底层专用压型钢板，然后铺设隔汽层及保温层。保温层上根据需要设置隔离层，最上端铺设防水卷材层。防水卷材的固定方式有机械固定和满粘固定两种方式。
本系统压型钢板厚度要求>0.8mm, 卷材防水层可采用专用的PVC 防水卷材、OCB 高分子卷材、SBS 改性沥青卷材、EPDM 三元乙丙防水卷材等。
4.4 本图集墙面构造系统主要包括两部分：压型钢板复合保温墙体系统；横排式压型钢板、夹芯板墙体系统。
4.4.1 压型钢板复合保温墙体系统
构造特点：在施工现场，结构墙梁的内外侧分别固定压型钢板，其中间铺设保温材料，保温材料为玻璃棉卷毡，卷毡带贴面，贴面面向室内，保温层固定于檩条与外侧压型钢板之间，保温材料外侧根据工程需要设置防水透气层。
内侧墙板也可根据具体工程采用纸面石膏板、增强纤维水泥板等其他内墙板材料。
4.4.2 横排式压型钢板、夹芯板墙体系统
构造特点：横排式压型钢板墙体系统采用的压型钢板与竖排式采用的压型钢板板型相同；横排式夹芯板墙体系统采用专门的横排式夹芯板，夹芯板纵横连接采用隐藏式连接方案。
横排式墙体其墙梁系统主要为竖向设置。
5. 彩色涂层钢板技术要求
建筑用彩色涂层钢板包括基板、锁层和涂层三部分。
5.1 基板
基板种类：小锌花平整钢带、大锌花平整钢带、锌铁合金钢带；
基板公称厚度： 0.38 -1.2mm;
基板公称宽度： 900 -1550mm。
5.2 锁层
锁层种类：热锁锌基板、锁铝锌基板、锁锌铝基板；
热锁锌基板锁层重量彶面）：≥ 90/90g/㎡
锁铝锌基板锁层种类： 55%A1 、43.5%Zn 、1.5%Si;
锁铝锌基板锁层重量彶面）： ≥ 50/50g/㎡
锁锌铝基板锁层种类： 92.5%Zn、5%A1；
锁锌铝基板锁层重量彶面）：≥ 75/75g/㎡
建筑用压型钢板不应采用电锁锌基板及冷轧钢板。
5.3 涂层
底漆种类：环氧树脂、聚酯、丙烯酸树脂、聚氨酯；
面漆种类：聚酯、硅改性聚酯、高耐候聚酯、聚偏氟乙烯；
涂层厚度：上表面> 20 μm、下表面> 5 -15 μm;
涂层结构：上表面二次涂层／下表面一至二次涂层；
涂层要求：压型钢板2/2, 夹芯板2/1;
涂层装饰性寿命参考值：
聚酯为8 - 12 年，硅改性聚酯为8 -15 年，
高耐候聚酯为> 15 年，聚偏氛乙烯为> 20 年。
6. 压型钢板、夹芯板技术指标
6.1 压型钢板、夹芯板燃烧性能：
a. 压型钢板：不燃烧体，耐火极限15min;
b. 硬质聚氨酯夹芯板： B1 级建筑材料；
C. 聚苯乙烯夹芯板：阻燃型(ZR)，氧指数≥ 30%;
d. 岩棉夹芯板：不燃烧体；厚度≥ 80mm, 耐火极限≥ 60min；厚度<80mm, 耐火极限≥30min。
6.2 夹芯板芯材导热系数：
a. 硬质聚氨酯泡沫塑料：< 0.027W/m · K;
b. 聚苯乙烯泡沫塑料：< 0.041W/m · K;
C. 岩棉板: < 0.044W/m · K 。
6.3 夹芯板芯材体积密度：
a. 硬质聚氨酷泡沫塑料： ≥ 30kg/m3;
b. 聚苯乙烯泡沫塑料：≥ 15kg/m3;
C. 岩棉板：≥ 100kg/m3.
7. 其他系统材料技术要求
7.1 保温层、隔热层
7.1.1 导热系数：
a. 玻璃棉卷毡： 12 ~ 16kg/m3, ≤ 0.058W/m · K；20kg/m3, ≤0.053W/m·K；24~40kg/m3, ≤0.048W/m ·K;
b. 硬质挤塑聚苯乙烯板：≤ 0. 029W/m · K;
c. 岩棉板:≤ 0. 044W/m · K。
7.1.2 体积密度：
a. 玻璃棉卷毡： 12 ~ 40kg/m3;
b. 挤塑聚苯乙烯泡沫塑料板： >28kg/m3;
c. 岩棉板：≥ 160kg/m3.
7.1.3 燃烧性能：
a. 玻璃棉卷毡：不燃烧体；
b. 挤塑聚苯乙烯泡沫塑料板： B2 级建筑材料；
c. 岩棉板：不燃烧体。
7.1.4 铺设要求：
保温层应铺设于檩条上表面和墙梁外表面，并应连续辅设；接头处应有可靠连接，禁止采用对接；玻璃棉卷毡搭接处应采用专用胶带粘接并使用固定钉连接牢固；硬制挤塑聚苯乙烯板和岩棉板采用错缝搭接或榫槽插接，以保证连接处不松脱，从而防止热桥现象。
檩条、墙梁等固定玻璃棉卷毡保温层处，因玻璃棉卷毡厚度被压缩，易产生热桥从而结露，檩条、墙梁与玻璃棉卷毡结合处宜根据工程情况附加聚氨酷保温胶带，增加此处的保温效果。
7.2 隔汽层、隔热反射层、防水透汽层
7.2.1 隔汽层：
材料：独立设置的隔汽层有聚酯膜、聚烯烃[tīng]涂层纺粘聚乙烯膜、SBS 改性沥青卷材等；玻璃棉卷毡防潮贴面可起隔汽层作用，防潮贴面种类有纸基夹筋铝箔贴面、纸基聚丙烯塑料贴面、纸基金属化聚丙烯塑料贴面等，其性能指标见表1。
铺设位置：宜设置于保温层室内一侧；
铺设作用：阻止水蒸气进入保温层，避免当保温材料含水率增加后热阻下降以及结露现象。
7.2.2 隔热反射层：
材料：隔热反射铝箔，由多层金属箔组合后经特殊静电处理而成。
铺设位置：设置于保温层室内一侧。
铺设作用：主要为阻隔辐射热，通过反射>90％的红外线达到隔热的功能；同时其优良的防水防潮性能使其可以在隔热的同时起到隔汽层的作用，其性能指标见表2 。

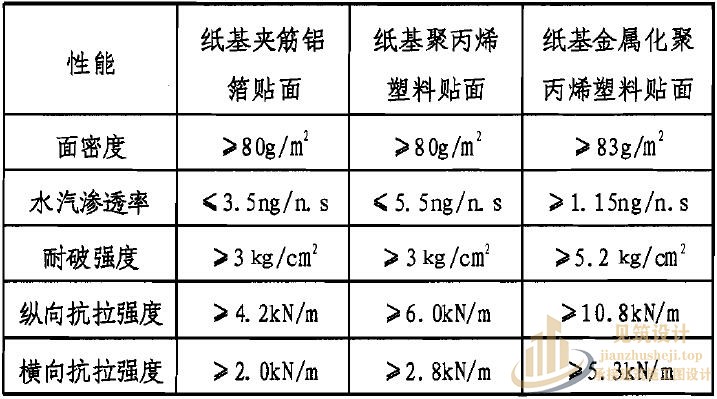

表1 玻璃棉卷毡防潮贴面性能指标

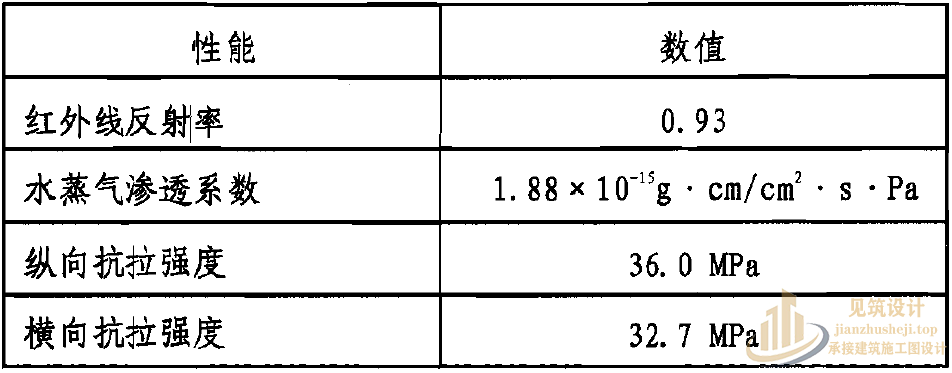

表2 隔热反射铝销性能指标
7.2.3 防水透汽层：
屋面用防水透汽层材料：纺粘聚乙烯和聚丙烯膜；
墙面用防水透汽层材料： 100％高密度纺粘聚乙烯膜、镀金属纺粘聚乙烯膜；
铺设位置：屋面和外墙保温层外侧；
铺设作用：具有防风、防水透汽功能，将外界水与空气气流阻挡在建筑外部，阻止冷风渗透，同时能将室内及墙体中的潮气排到室外，其性能指标见表3 。

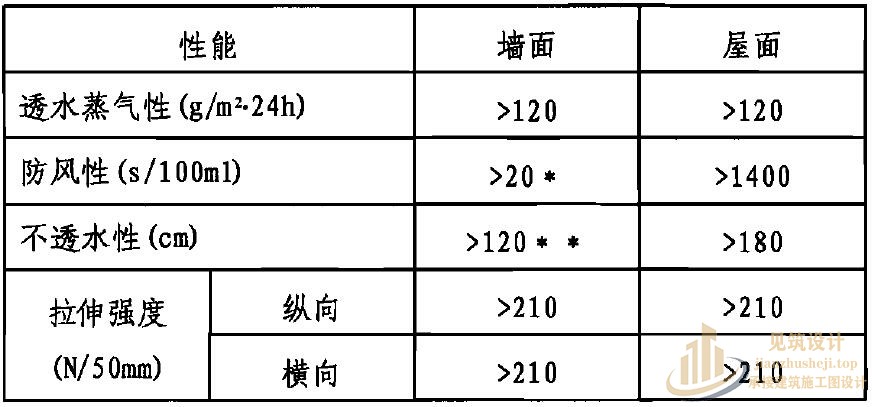

表3 防水透汽层性能指标
注：上表中＊来自美国标准ASHRAE90. 1, *＊为参考值，其余来自欧洲标准EN-13859-1。
7.3 采光板系统
7.3.1 玻璃纤维增强聚酯采光板(FRP 板、树脂采光板）
采光板种类：通用型采光板、隔热型采光板、无烟型采光板、阻燃型采光板、耐候型采光板；
板材成分：玻璃纤维、间苯二甲酸聚酯、抗紫外线膜
板厚范围： 1.2 - 2.0mm;
板材形状：波型板类、平板类；
板材耐候性： >15 年；
燃烧性能：阻燃型采光板其氧指数大于30%，可以达到二级阻燃标准；氧指数小于20％的采光板可作为防火排烟带使用；
通用型采光板透光率： 1.5mm 淡蓝色72% 、蛋白色62%；
热能穿透率： 1.5mn 淡蓝色68% 、蛋白色58%；
抗紫外线率:> 99%；
耐温限度： - 40- + 120°c;
使用年限： >15 年；
施工要求：先铺设屋面系统，后安装采光板系统；采光板在固定前预先钻孔，孔径宜大于固定螺栓直径的6 ~ 9mm，以作为板材涨缩之用，固定完成后，固定点用弹性耐候胶封堵。
7.3.2 聚碳酸酯板(PC 板、阳光板）：
采光板种类：单层板、多层板、波浪板，分透明和着色两种；
板材成分：聚碳酸酯、抗紫外线膜；
板厚范围：双层板4 、6 、8 、10mm；单层板3 ~ 10mm;
板材耐候性：≥ 15 年；
透光率：双层透明板≥ 80% 、三层板≥ 72%;
抗紫外线率：≥ 99%;
耐温限度： - 40 ~ + 120°c 。
7.4 连接系统
7.4.1 连接系统包括：连接件、密封材料、构配件连接件系统：固定钢支架、自攻螺钉、拉柳钉、膨胀螺栓；
密封材料系统：丁基橡胶密封胶带、聚氨酯密封胶条、聚氨酯泡沫堵头、密封胶、聚氨酯发泡剂等；
构配件系统：屋脊板、泛水板、封檐板、阴角板、阳角板滴水板等。
7.4.2 连接系统规格及使用要求参见《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1。
8. 压型钢板、夹芯板建筑技术要求
8. 1 板型选择及排板设计
8. 1. 1 压型钢板板型分为高波板（波高＞ 50nm) 、低波板（波高< 50nm) 。屋面建议采用高波板，墙面建议采用低波板。
8. 1. 2 压型钢板屋面板连接方式有紧固件连接、180° 咬边连接、360° 直立缝锁边连接。360° 直立缝锁边连接体系，其连接形式为滑动式，可消化屋面板涨缩引起的变形，适用于单坡尺寸过长或环境温差过大的建筑。
8. 1. 3 夹芯板的抗变形能力不如压型钢板，同时考虑到运输情况，平板夹芯板的长度不宜大于9m，波形夹芯板的长度不宜大于12m 。
8. 1. 4 压型钢板、夹芯板建筑在选定板型后，应由专业厂家进行排板图设计。
8. 2 天沟系统与雨水管系统
8. 2. 1 外檐沟在条件不允许时可不找坡，内檐沟及内天沟宜向雨水口找0. 5%坡。
8. 2. 2 尽量避免使用内檐沟及内天沟；必须采用时，为避免北方寒冷地区天沟因积雪冻结造成排水不畅产生渗漏，雪后需及时进行人工清扫或沿天沟底板内侧设通长暖气管道或电伴热系统。
8. 2. 3 内檐沟及内天沟需设置溢流口或溢流系统。
8. 2. 4 雨水管材质：热锁锌钢管、无缝钢管、PVC 管、彩板管。雨水管间距：由具体设计确定，且不宜大于12m。
9. 图集统一说明
9. 1 本图集所注尺寸均以毫米为单位。
9. 2 凡图中未标注的尺寸，均按具体
工程设计确定。

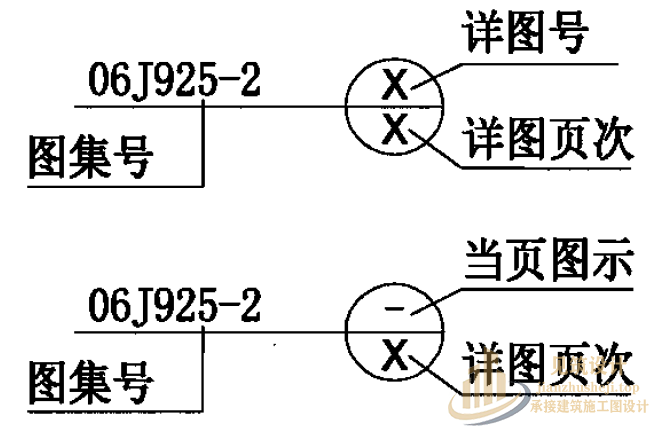

9. 3 本图集索引说明：
