根据 01J925-1
压型钢板屋面构造所选用的板型连接方式为紧固件连接及咬边连接两种，其墙面构造所选用的板型连接方式为紧固件连接；
夹芯板屋面构造所选用的板型连接方式为紧固件连接，其墙面构造所选用的板型连接方式为紧固件连接及挂件连接两种。
还有一种扣压连接的板型。

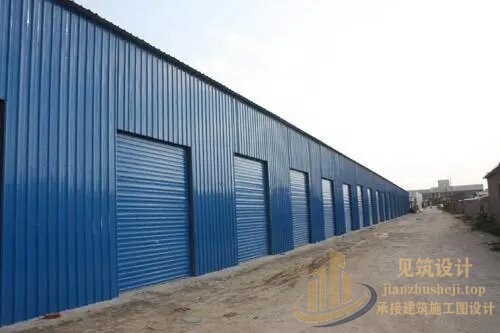

本图集墙体构造主要为竖排板型墙体， 横排板型墙体应增加相应水平搭接节点。
本图集适用于抗震设防烈度< 9 度的地区．当建筑物内有振动设备时，应依照国家相关标准及规程规定增设相应减振措施。
本图集配合使用的屋面坡度宜> 5 ％，在积雪厚度较大及腐蚀环境中屋面坡度宜> 8%. 压型钢板波高<50mm时，其屋面坡度应适当加大．当屋面坡度＜ 5% 时，其坡度取值应根据《压型金属板设计施工规程》 (YBJ216-88) 进行排水验算．
本图集在强台风地区 应 谨慎使用；如需使用，设计者必须采取适当的防风措拖，如减少搭接点，增加固定点，在屋脊檐口、山墙转角、门窗、勒脚处围护系统外侧塔设通长固定压条等．对风荷载较大地区的敞开及半敞开建筑，其屋面受有较大负风压时，亦应采取加强连挂的构造措拖。
3.本图集的配合使用图集
《轻型屋面梯彤钢屋架》01SG515
《轻型屋面钢天窗架》01SG516
《门式刚架轻型房屋钢结构》02SG518
《钢天窗架建筑构造》00J623-1
4. 压型钢板的相关婴求及规定
4.1 压型钢板定义
本图集压型钢板系指以彩色涂层钢板或镀锌钢板为原材，经辊压冷弯成型的建筑用围护板材．
4.2 基板及涂层
彩色涂层钢板各项指标应符合GB/T12754 的规定，建筑用彩色涂层钢板的厚度包括基板和涂层两部分，基板厚度范图为0.38 - 1.2mm , 材质为热镀锌钢板，必要时可镀铝锌；镶锌层双面质量不得小于180g/㎡；涂层一般为两涂两烘环氧树脂防锈底漆和树脂面漆，涂层厚度不小于25 μ ,也可根据设计需要， 选用硅改性聚脂、丙烯酸树脂或 PVF2 涂料．
压型钢板常用板厚为0.5~1.0mm.
4. 3 压型钢板板长
在施工现场轧制的压型钢板，根锯吊装条件，应尽量采用较长尺寸的板材，以减少纵向接缝，防止渗漏；在工厂轧制的压型钢板，受运输条件限制． 一般板长宜在12m之内．
压型钢板加工成型的质量要求与允许尺寸公差应符合《压型金属板设计施工规程》(YBJ216-88) 的规定。
4. 4 压型钢板技术参数
4.4.1 板挠度与跨度比宜符合以下限值：
a. 墙板： 1/200
b. 屋面板：屋面坡度<5% 1/300，屋面坡度≥5% 1/250
4.4.2 燃烧性能
单层压型钢板耐火极限： 15min
4.4.3 压型钢板板型分类
高波板： 波高大于70mm 的压型钢板；
低波板： 波高小于或笭于70m.m 的压型钢板．
4. 5 压型钢板连接
4.5.1 压型钢板的连接方式
用连接件或紧固件固定在檩条或墙梁上．
4.5.2 压型纲板纵向连接
压型钢板的纵向搭接应位于檩条或墙梁处，两块板均应伸至支承构件上．搭接长度： 高波屋面板为350mm;
屋面坡度<10％的低波屋面板为250 mm, 屋而坡度＞10％的低波屋面板为200mm；墙板均为120 mm. 屋面搭接时，板缝间需设通长密封胶带．
4.5.3 压型纲板横向连接
压型钢板的横向搭接方向宜与主导风向一致，搭接不小于一个波．搭接部位设通长密封胶带．
4. 6 压型钢板复合保温系统的相关规定
4.6.1 压型钢板复合保温系统定义
压型钢板复合保温系统系以檩条及墙梁或专业固定支架做为支撑及固定骨架，骨架外侧设单层压型钢板屋面外板和墙面外板，骨架内侧设装饰板，内外板之间设保温及隔热层系统．
根据使用要求，屋面装饰底板可采用单层压型钢板、钢丝网、强力聚丙烯膜或强力玻纤布等； 墙面装饰内板可采用单层压型钢板、纸面石膏板、水泥加压板等．
4.6.2 保温及隔热层要求
保温及隔热层常用材料为离心超细玻璃丝棉卷毡．
该材料为非燃烧体、A 级建筑材料，容重<20kg/m3 时，其导热系数< 0.033W/ (m · K).
4. 6. 3 构造要求
为防止因护系统产生冷桥，保溢层应固定于围护系统外板与檩条、墙梁之间，在相对潮湿的环境中，保温层靠向室内一侧宜增设隔汽层，隔汽层材料可采用铝箔、聚丙烯膜等。在北方寒冷地区及室内外温差较大的环境中， 隔汽层设置须经过热工计算．
——————————————————————
5. 夹芯板的相关要求及规定
5.1 夹芯板定义
本图集夹芯板系符彩色涂层钢板面板及底板与保温芯材通过粘结剂（或发泡）复合而成的保温复合围护板材；
根据其芯材的不同分为硬质聚氨酯夹芯板、聚苯乙烯夹芯板、岩棉夹芯板．
5.2 夹芯板板厚
夹芯板板厚范围为30 - 250m，建筑围护常用夹芯板厚度范图为50~100mm；彩色钢板厚度为0.5mm、0.6mm，如条件允许，经过计算屋面板底板和墙板内侧板也可采用0.4mm 厚彩色钢板．
5.3 夹芯板板长
夹芯板为工厂生产产品， 受运输条件陨制共板长一般宜在12m之内．
5.4 夹芯板连接
5.4.1 夹芯板的连接方式
有骨架的轻型钢结构房层采用紧固件或连接件将夹芯板固定在檩条戌墙梁上；无骨架的小型房屋可通过连接件将夹芯板组合成型， 成为板自承重的盒子式组合房屋．
5.4.2 夹芯板纵向连接
夹芯板屋面的纵向搭接应位于檩条处，两块板均应伸至支承构件上，每块板支座长度＞50mm，为此搭接处应改用双檀或檀条一侧加焊通长角钢．
夹芯板屋面纵向搭接长度（面层彩色钢板）：屋面坡度>10％时，为200mm，屋面坡度<10％时为250mm。搭接部位均应设密封胶带．夹芯板墙面的横向连接方式通常为插接式，其纵向连接较为不易，故插接式连接的墙板应尽量避免纵向连接．
5.4.3 夹芯板横向连接
夹芯板屋面横向连接为搭接，尺寸桉具体板型确定：夹芯板墙面一般为插接，连接方向宜与主导风向一致．
5.5 夹芯板技术参数
5.5.1 夹芯板挠度与跨度比宜符合以下限值：
a. 硬质聚氨酯夹芯板1/200
b. 聚苯乙烯夹芯板1/250
c. 岩棉夹芯板1/250
5.5.2 燃烧性能
a. 硬质聚氨酣夹芯板： B1级建筑材料；
b. 聚苯乙烯夹芯板：阻燃型(ZR) ，氧指数≥30%;
C. 岩棉夹芯板：厚度≥ 80mm, 耐火极限≥60mln；厚度<80mm, 耐火极限:≥30min。
5.5.3 导热系数
a. 硬质聚氨酯夹芯板：< 0.033W/(m·K);
b. 聚苯乙烯夹芯板：< 0.041W/(m·K);
c. 岩棉夹芯板： < 0.038W/ (m • l).
5.5.4 夹芯板芯材的技术要求
a 硬质聚氨酯夹芯板：芯材应符合QB/ T3806 - 1999的规定，体积密度> 30kg/m3, 粘结强度应> 0.09MPa.
b 聚苯乙烯夹芯板：芯材应符合QB/T3807 - 1999的规定， 体积密度> 18kg/m3, 粘结强度应> 0.1MPa.
c 岩棉夹芯板：芯材应符合GB/T11835 - 1998的规定，体积密度应> 100kg/m3，粘结强度应> 0.06MPa.
5.5.5 面密度要求
a.硬质聚氨酯夹芯板面密度允许值见表5.5.5-1

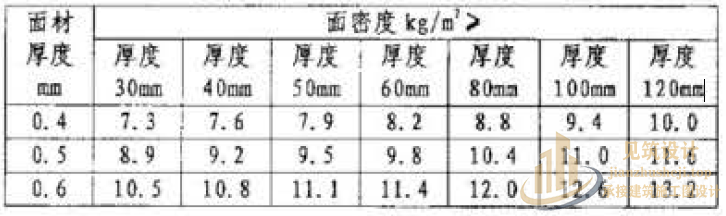

表5.5.5-1 硬质聚氨酯夹芯板面密度允许值
b.聚苯乙烯夹芯板面密度允许值见表5.5.5-2

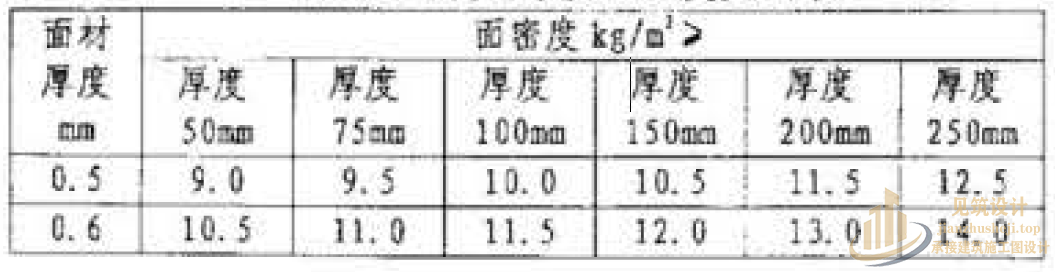

表5.5.5-2 聚苯乙烯夹芯板面密度允许值
c.岩棉夹芯板面密度允许值见表5.5.5-3

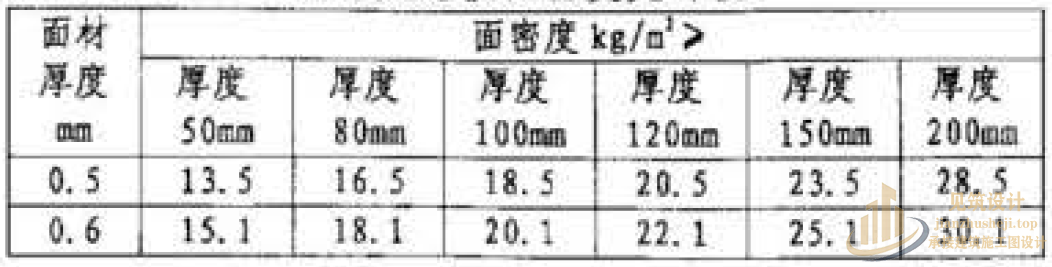

表5.5.5-3 岩棉夹芯板面密度允许值
5.5.6 夹芯板外观质量要求见表5.5.6

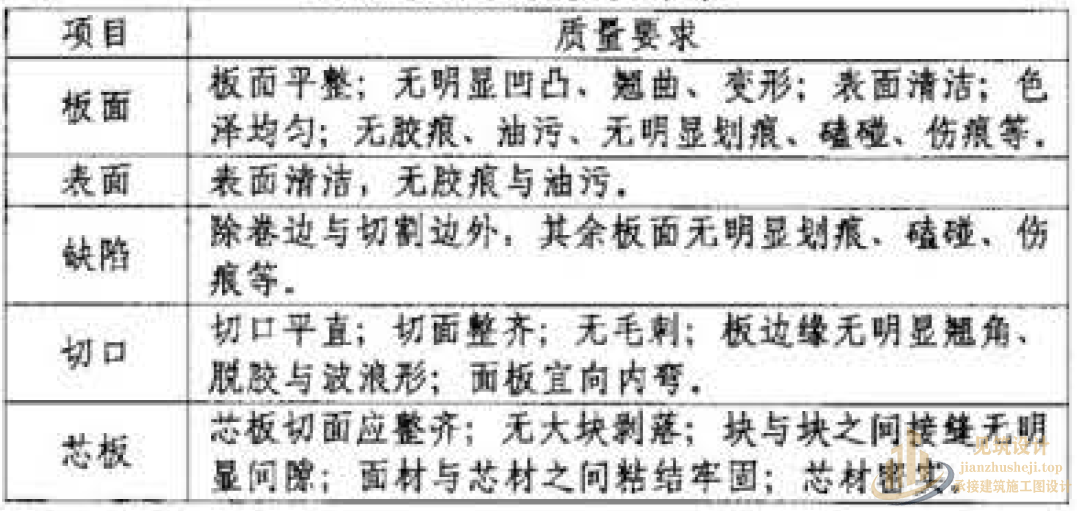

表5.5.6 夹芯板外观质量要求表
5.5.7 夹芯板尺寸允许偏差见表5.5.7

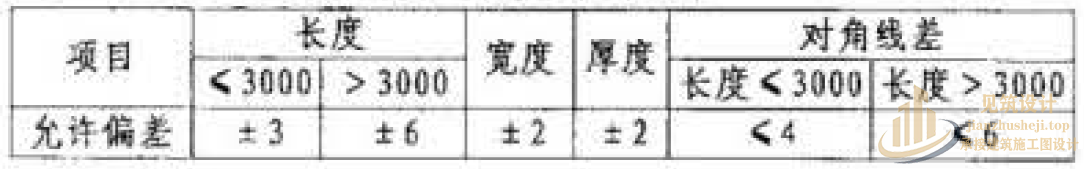

表5.5.7 夹芯板尺寸允许偏差
————————————————————————————
6. 压型钢板及夹芯板辅件要求
6.1 固定钢支架
主要用于将压型钢板屋面板固定在檀条上．如屋面板高度小于70mm，可不设固定支架．固定支架与模条的连接采用焊接或自攻螺钉连接，固定支架与压型钢板连接采用自攻螺钉或专业咬边机咬边连接．
6.2 自攻螺钉
主要用于压型钢板、夹芯板、异型板等与懊条、墙梁及钢文架的连接．位于懊条或墙梁上的板与板的纵向连接处，连接点间距< 350mm，并且每块板与同一根檀条或墙梁的连接不得少于三点；在板中问非纵向连接处，板材与檀条或墙梁的连接点不得少于两点；在屋脊、檐口处的连接点宜适当加密．
6.3 拉柳钉
主要用于板与板的连接，拉柳钉间距一般为100-500mm, 本图除注明外均为250mm．
6.4 膨胀螺栓
用于彩色钢板、连接构件与砌体或混凝土结构固定，中距≤350mm.
6.5 固定位置要求
自攻螺钉、拉柳钉用于屋面时设于波峰；用于墙面时设于波谷． 自攻螺钉所配密封橡胶盖垫必须齐全、防水可靠．拉柳钉外露钉头处应涂中性硅酮密封胶．
6.6 连接件规格表见表6. 6

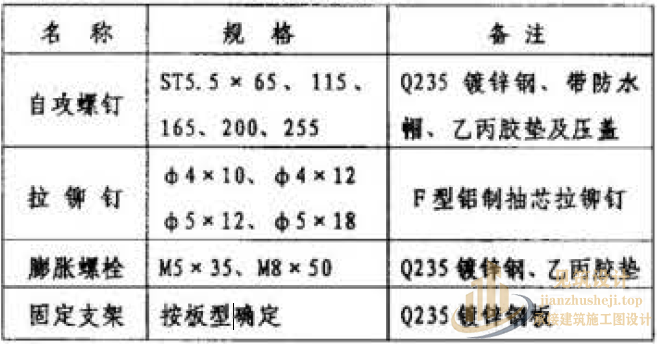

表6. 6 连接件规格表
6.7 辅材
密封胶带： MF8501 丁基橡胶密封胶带；
密封条： 10 x 20 血软质聚氨脂密封胶条；
泡沫堵头：软质聚氨脂制品，不干胶粘贴；
密封胶： 聚硫、硅酮或其他优质中性耐候密封胶；
工字铝、角铝：市售成品．
6.8 异型板
包括反脊板、泛水板、封檐板、包角板等；异型板宜采用与屋面板、墙面板材料相同的彩色钢板经弯板机弯制成型，厚度应> 0.6mm；屋脊板．封檐板．包角板及泛水板笭配件之间的搭接方向宜与主导风向一致，搭接长度＞150 mm，中间用密封胶带密封、拉柳钉连接， 拉柳钉横向中距< 200 mm, 外露钉头涂密封胶，拉饼钉尽可能避开屋面板波谷．
6.9 采光板
采光板种类包括聚碳酸酯板（阳光板）和合成树脂板（玻璃钢板）等，其构迨特点及技术数据参见专业厂家样本；板材性能应满足国家相关规定要求．
6.10 使用年限要求
上述连接件、辅件．采光板的使用年限宜大于或等于压型钢板． 夹芯板板材使用年限，以保证围护体系的整体使用年限满足相关要求．
————————————————————
7．板型编号
7. I 压型钢板编号
由压型钢板代号(YX) 及规格尺寸组成．
编号示例：波高为35mm、波与波之间距离为125mm，单块压型板有效宽度为750 mm 的压型钢板，其板型编号为：YX35- 125-750 （俗称V125)。
7.2 夹芯板编号
屋面板编号：由产品代号及规格尺寸组成．
墙面板编号：由产品代号、连接代号及规格尺寸组成．
产品代号：硬质聚氨酯夹芯板：JYJB；聚苯乙烯夹芯板：JJB；岩棉夹芯板：JYB.
连接代号：插接式挂件连接： Qa；插接式紧固件连接： Qb；拼接式紧固件连接Qc.
标记示例：波高为42mm、波与波之间间距为333 mm 、单块夹芯板有效宽度为1000mm的硬质聚氨酯夹芯板屋面板．其板型编号为：JYJB42-333-1000；单块夹芯板有效宽度为1000mm，插接式挂件连接的硬质聚氨酯夹芯板墙板，其板型编号为: JYJB-Qa1000。
——————————————————
8 . 详图统一说明
8.1 本图集所注尺寸均以亳米为单位．
8.2 凡图中未标注的尺寸，均按具体工程设计确定．
8.3 檀条、墙梁均表示为冷弯薄壁C 型钢，可根据工程设计采用 Z 形纲、H型钢或角钢等截面．图中C 型钢梁为开口向上，也可采用开口向下。
8. 4 外檐沟在条件不允许时可不找坡，内檐沟及内天沟宜桉图找0.5%坡。
8. 5 钢板天沟沿长度方向连接时，可在天沟接缝外侧周边加3 X 100mm钢衬板围焊或顺坡度方向拖焊．
8. 6 采用内天沟时，为避免北方寒冷地区天沟因积雪冻结造成排水不畅产生渗漏，雪后须及时进行人工清扫或沿天沟底板内侧设通长暖气管道．
8. 7 雨水管间距由具体设计确定，且不宜大于12m，管径d=100~150mm. 雨水口位置除注明者外均位于檐沟或天沟宽度中心线上，并应避开天沟支托．
8. 8 雨水管材质：热镁锌钢管、无缝钢管、PVC 管、彩板管；上述管材均可用于钢板天沟；彩板天沟一般配合彩板管及PVC 管使用．
8. 9 屋面应尽量避免开洞，必须开洞时，宜靠近屋脊都位．

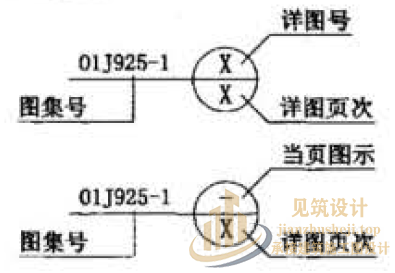

8. 10 本图集索引说明
