根据中南标2015版图集1：

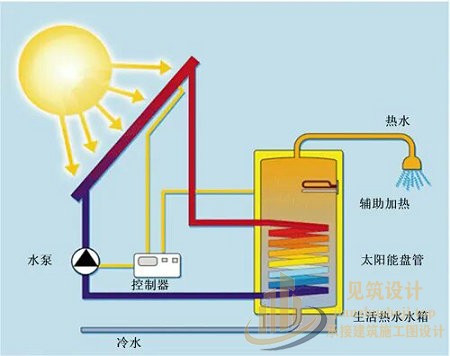

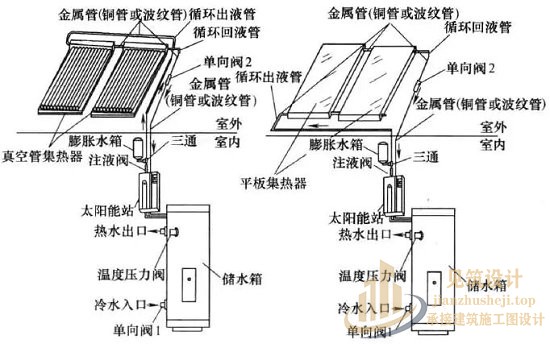

4.6 太阳能集热器可安装在建筑物屋面、阳台栏板、墙面或建筑其他部位。太阳能集热器与贮水箱直接相连的称为整体式，整体式适合安装在坡屋面、平屋面或平台上；太阳能集热器与贮热水箱分离，二者通过管道连接的太阳能热水系统，称为分体式太阳能热水系统。分体式集热器适合安装坡屋面、阳台栏板和墙面等位置。当采用分体式时，贮水箱应尽量靠近集热器布置，以缩短两者之间的连接管线，减少热损耗。
4.7太阳能集热器组（阵列)
4.7.1集热器的连接方式分串联、并联和串并联三种。
4.7.2对于自然循环系统，集热器宜采用并联，平板型集热器每排集热器并联数目不宜超过16个或总集热面积不大于32㎡。
4.7.3对于自然循环系统，每个系统全部集热器的数目不宜超过24个。大面积自然循环系统，可分成若干个子系统，每个系统全部集热器的数目不宜超过24个。
4.7.4东西向放置的全玻璃真空管集热器，在同一斜面上多层布置时，串联的集热器不宜超过3个（每个集热器联箱长度不大于2m）。
4.7.5对于强制循环系统，集热器可进行并联、串联和串并联组合。每组并联或串联的集热器数量不宜超过16个。当集热器数量超过16个时，可以通过集热器串并联组合连接实现。
4.7.6各集热器组之间的连接宜采用同程连接，采用异程连接时，在每个集热器组的支路上应增加平衡阀来调节流量平衡。
4.7.7集热器并联时，各组并联的集热器数应相同。
