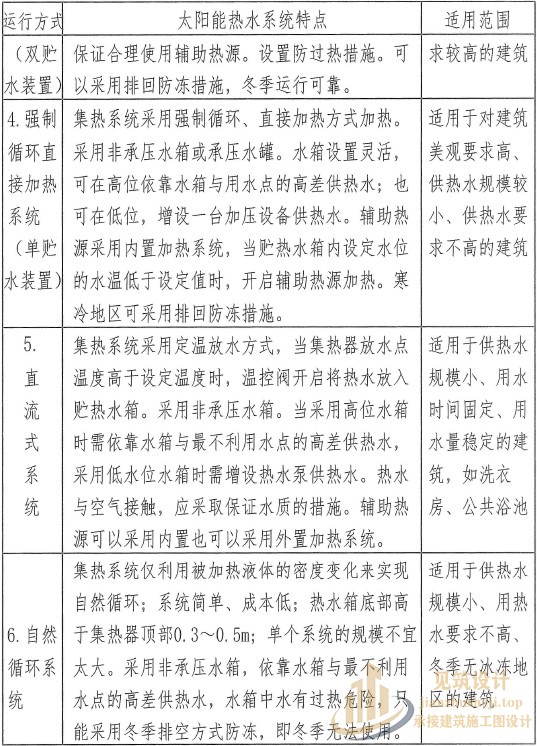

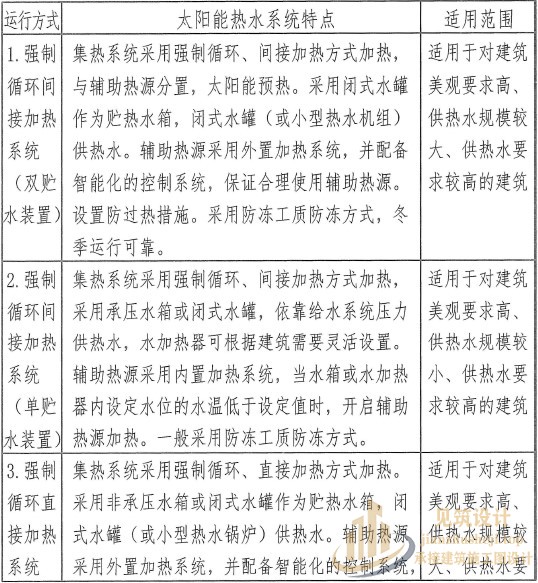

注:

1. 当原水总硬度<150mg/L 时，集热系统可采用直接加热系统。

2. 当原水总硬度≥150mg/L 时，集热系统宜采用间接加热系统。

3 贮热水箱：太阳能热水系统中储存热水的装置，简称贮热水箱

4 强制循环系统：利用泵迫使传热工质通过集热器(或换热器)进行循环的太阳能热水系统。

5 直流式系统:传热工质一次流过集热器加热后，进入贮热水处的非循环太阳能热水系统

6 自然循环系统:仅利用传热工质内部的密度变化来实现集热器与贮水箱之间或集热器与换热器之间进行循环的太阳能热水系统。

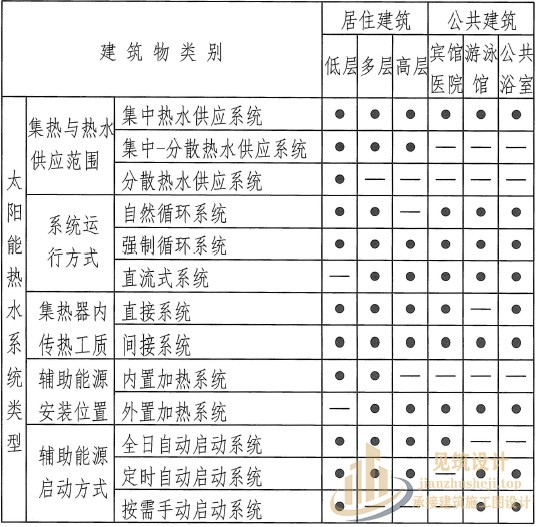

表4.4. 2-2 太阳能热水系统设计选用表

注：

1.表中“●”为可选项目。

2.集中供热水系统：采用集中的太阳能集热器和集中的贮水箱供给一幢或几幢建筑物所需热水的系统。

3.集中-分散供热水系统：采用集中的太阳能集热器和分散的贮水箱供给一幢建筑物所需热水的系统。

4.分散供热水系统：采用分散的太阳能集热器和分散的贮水箱供给各个用户所需热水的小型系统。
